Hier findet Ihr eine Beschreibung zum Bau eines Boxengebäudes.

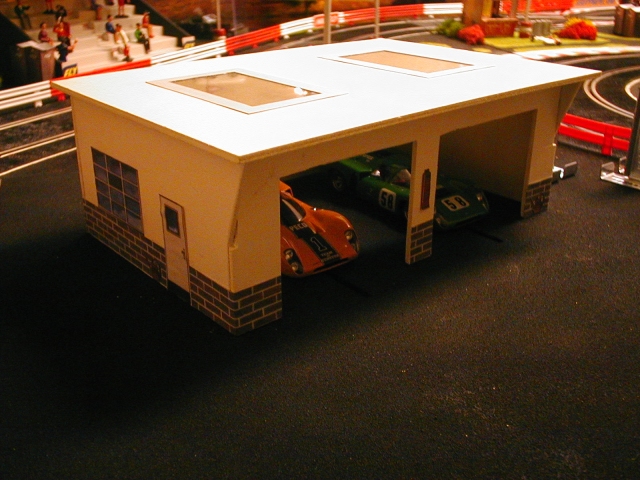

So sieht das Boxengebäude z.B. aus, wenn es fertig ist.
Weitere Bilder seht Ihr unten oder in unserer Galerie.


Bauanleitung:

Die Grafiken in der Bauanleitung sind nicht in Originalgrösse erstellt, d.h. man kann die Grafiken nicht als Schablone nutzen, was bei der einfachen Anordnung aber auch nicht sein muss. Zum Übertragen der Umrisse auf das Holz genügt ein Bleistift, ein Geodreieck und ein langes Lineal.
Für den Bau haben wir 4mm starkes Sperrholz hergenommen. Der Baumarkt Hornbach beispielsweise, bietet abgepacktes "Sperrholz für Bastler" an, welches u.a. DIN A4 Grösse hat. Dies hat den Vorteil, dass man die Dachplatte nicht aussägen muss(DIN A4). Es gibt jedoch auch noch grössere Formate, die wir z.B. für eine Viererbox verwendet haben.

Die Bauanleitung ist auf eine Zweierbox ausgelegt, man kann jedoch auch mehrere Garagen nebeneinander bauen. Man muss dann nur die Maße dementsprechend erweitern.

Schritt 1 - Vorderseite

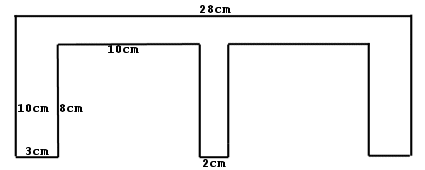

Hier seht Ihr die Maße für die Garageneinfahrten der Vorderseite. Für weitere Garagen nebeneinander, einfach mehrere Einfahrten auf das Holz übertragen. Die Masse müssten für alle 1:32 Autos ausreichen. Evtl. sollte man das nochmal nachmessen.
Nachdem die Maße übertragen sind, das Holz vorsichtig mit der Stichsäge aussägen. Das 4mm starke Sperrholz ist etwas dünn, weshalb das Holz leicht brechen kann.
Schritt 2 - Rückseite

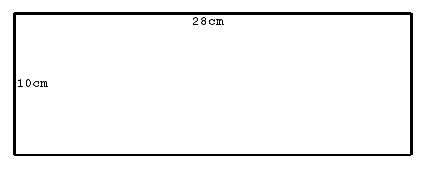

Die Rückseite hat natürlich die gleichen Aussenmaße wie die Vorderseite, allerdings ohne Einfahrten. Ebenfalls wieder vorsichtig aussägen.
Schritt 3 - Die Seitenteile
Bei den Seitenteilen sollte man ebenfalls vorher die Masse nochmal kontrollieren. Evtl. ändern, falls die Autos von der Länge her nicht reinpassen.
Vorne geht die Wand ab der Mitte schräg nach oben, um so das Dach ein wenig stützen zu können. Ausserdem ergibt sich so ein kleines Vordach.
2x müssen die Seitenteile ausgesägt werden.
Schritt 4 - Zusammenbau des Grundrisses
Hat man die vier Grundrissteile ausgesägt und die Kanten etwas entgratet, kann man die vier Teile schon aneinandersetzen. Hierfür haben wir vier 10cm lange Stücke von einer Vierkantholzleiste (5-10mm) jeweils mit Holzleim in die Ecken geklebt, das ganze gestützt und rechtwinklig zusammengefügt. Hierbei sollte man wirklich darauf achten, dass die Teile schön rechtwinklig zusammengeklebt werden, auch wenn dies den Fummelgrad enorm erhöht.
Schritt 5 - Das Dach

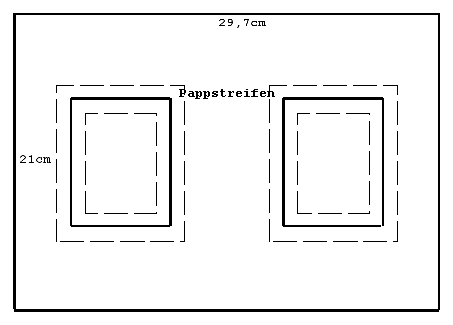

Das Dach wird so ausgesägt, das auf allen Seiten noch genügend (ca.1-2cm) Holz den Grundriss überlappt. Hier haben wir in der Mitte noch Aussparungen für Plexiglas Dacheinsätze gelassen, damit die Autos später gut vom Deckenlicht angestrahlt werden. Hat man aber vor noch was auf die Box aufzusetzen, kann man die Aussparung natürlich weglassen.
Wie hier abgebildet für eine Doppelbox entsprechen die Maße genau dem DIN A4 Format.
Das Dach muss dann noch ausgesägt werden, und mit weisem Lackspray besprüht werden.
Das Plexiglas wird danach noch eingebaut. Hierfür haben wir dünne Plexiglasscheiben in der richtigen Größe augesägt, an der Seite einen 1cm-breiten Rahmen aufgeklebt, so daß der Streifen das Plexiglas leicht überlappt, um so später die Holz/Plexiglaskante zu überdecken.
Schritt 6 - Zusammenbau des Gebäudes und Dekoration
Das Dach klebt man nun einfach auf den Grundriss auf. Ist das Ganze trocken, kann man es sogleich mit (weißem) Lackspray ansprühen.
Nachdem die Farbe getrocknet ist, kann man noch die Dekoration aufkleben. Hierfür haben wir ein paar Grafiken zum Download, die ihr nach Belieben aufkleben könnt, indem ihr die Grafiken in der geeigneten Größe auf DINA4 Tintenstrahletiketten ausdruckt. Die Etiketten halten immer nicht so gut, weshalb man diese auch mit Alleskleber fixieren kann.
Für die Zweierbox kann man nun die Grafiken auch als pdf-Datei herunterladen. Es müssten für die Zweierbox genügend Aufkleber vorhanden sein. Falls es Probleme mit den Maßen oder der Menge der Grafiken gibt, Mail genügt.

Boxendekoration als PDF-Datei

Schritt 7 - Anbringen von Automarkenschildern
In diesem Schritt wird beschrieben, wie Automarkenschildern gebaut werden, wie sie unten im Bild mit der Viererbox zu sehen sind. Sie werden einfach mit Alleskleber an das Gebäude geklebt.

Um verschiedene Automarken in der Garage unterzubringen, und dabei jeweils ein anderes Schild einfügen zu können, wurden die Schilder auswechselbar gemacht.

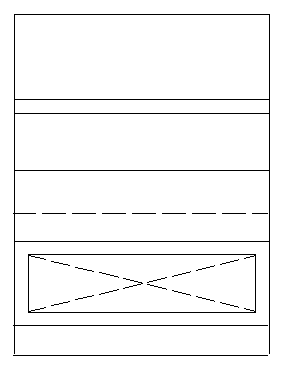

Hierfür gibt es dieses Bild zum Download, welches bei 100%-Ausdruck auf einen Karton (oder stärkeres Papier) eine Breite von 9cm haben sollte.

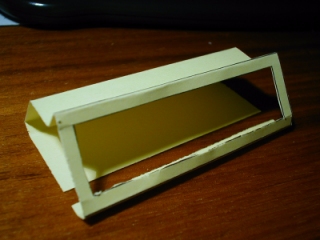

Zunächst sollte man dann das Sichtfenster mit einem Cutter ausschneiden. Richtig gefalten und zusammengeklebt, kann man dann Automarkenschilder in der Grösse von ca. 9 x 2,5 cm hineinschieben.
Die grünen Linien auf dem Bild
kennzeichnen die Klebeflächen.
Automarken:
Hier seht ihr ein paar Automarken für die Boxenschilder, die ihr auf 100% Grösse ausdrucken müsst und dann einschieben könnt.
Die erste Grafik ist als Vorlage für weitere Automarken gedacht. Einfach rechte Maustaste -> Grafik speichern unter...



Varianten des Boxengebäudes: (Durch Mausklick vergrössern)

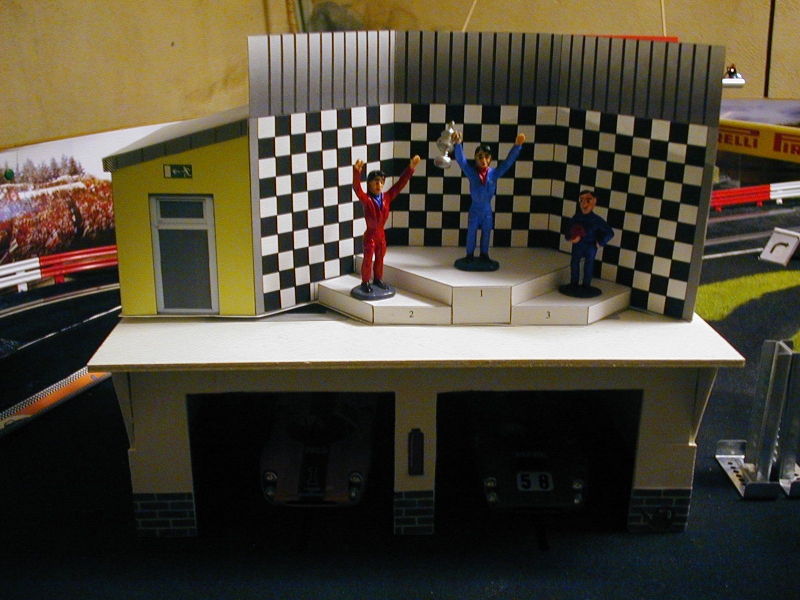

Zweierbox, mit Siegerpodest als Aufsatz.
Siegerpodest-Bauanleitung vom Universal-Club

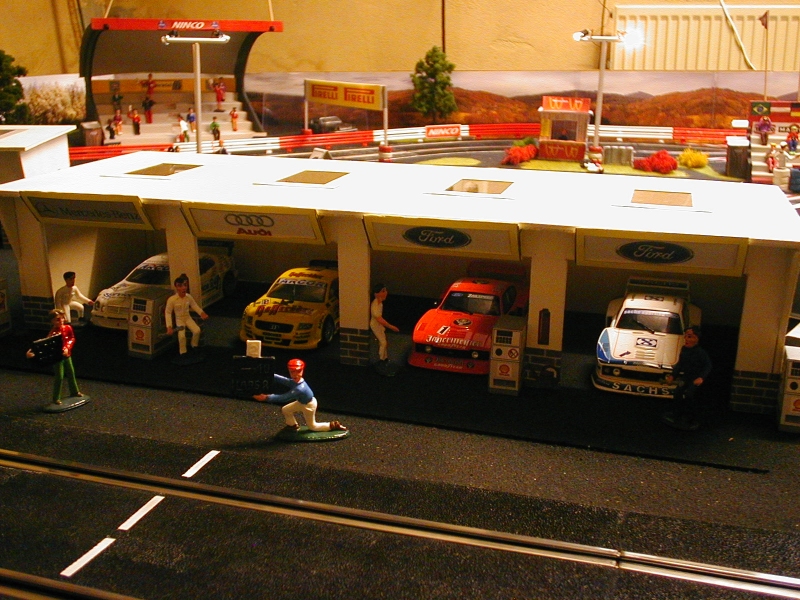

Viererbox mit Automarkenschilder


Stückliste (Vorschlag): Sollte der ein oder andere diese Bauanleitung ausprobieren und dabei auf Fehler oder Verbesserungsvorschläge stossen, kann er uns das gerne per eMail mitteilen. Auch fertige Boxengebäude die auch Erweiterungen haben, können uns gerne per eMail zugesandt werden, wir werden die Bilder auch in unserer Galerie ausstellen.

VIEL SPASS BEIM BASTELN!!!
